常用 排气压力 60kPa 以下
流量 280 ～ 685 L/min( 6 0Hz)
RoHs指令 符合CE标准
特长：● 安全设计 、 环保,带CE认证符合RoHs标准
● 静音化设计,运转音比CBX系列降低3dB
● 使用新型滑片,使用寿命比CBX系列增加30%
用途● 印刷、包装、自动化、电子等多领域使用的真空源
规格
| 型号 | 转速 (rpm) | 设计排气量 ( L/min ) ( ※ 1) | 常用真空度 (V) kPa以 下 ※ 2 | 常用排气压力 (B) kPa以 下 ※ 2 | 常用压力 | 配管 接口 | 电源 ( 三相) | 电机功率 (KW ) | 重量 (kg ) | |||
| 50HZ | 60HZ | 推荐 | 200/220 50/60HZ | 380 50 HZ | ||||||||
| CBF1515-P- □ -03 | ||||||||||||
| VB | 1410/1690 | 235 | 280 | 60 | 60 | - | - | Rc3/4 | ○ | ○ | 0.75 | 36 |
| VBVB | 1410/1690 | 235 | 280 | - | - | ※ 3 | ※ 4 | Rc3/4 | ○ | ○ | 0.75 | 36 |
| VV | 1410/1690 | 235 | 280 | 60 | - | - | - | Rc3/4 | ○ | ○ | 0.75 | 36 |
| BB | 1410/1690 | 235 | 280 | - | 60 | - | - | Rc3/4 | ○ | ○ | 0.75 | 36 |
| CBF2525-P- □ -03 | ||||||||||||
| VB | 1410/1690 | 405 | 480 | 60 | 60 | - | - | Rc3/4 | ○ | ○ | 1.5 | 46 |
| VBVB | 1410/1690 | 235 | 280 | - | - | ※ 3 | ※ 4 | Rc3/4 | ○ | ○ | 1.5 | 46 |
| VV | 1410/1690 | 235 | 280 | 60 | - | - | - | Rc3/4 | ○ | ○ | 1.5 | 46 |
| BB | 1410/1690 | 235 | 280 | - | 60 | - | - | Rc3/4 | ○ | ○ | 1.5 | 46 |

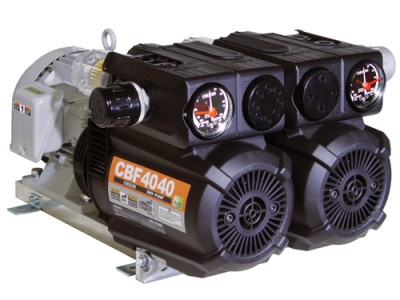

| CBF4040-P- □ -03 | ||||||||||||
| VB | 1410/1690 | 575 | 685 | 60 | 60 | - | - | Rc3/4 | ○ | ○ | 2.2 | 58 |
| VBVB | 1410/1690 | 575 | 685 | - | - | ※ 3 | ※ 4 | Rc3/4 | ○ | ○ | 2.2 | 58 |
| VV | 1410/1690 | 575 | 685 | 60 | - | - | - | Rc3/4 | ○ | ○ | 2.2 | 58 |
| BB | 1410/1690 | 575 | 685 | - | 60 | - | - | Rc3/4 | ○ | ○ | 2.2 | 58 |
※ 1 设计排气量：由容积所计算出的理论值。实际流量参考性能实测数据
※ 2 可以使用的真空.排气压力范围
※ 3 推荐使用范围:每侧单体泵真空与排气压力 合计小于60 kPa以 下.
※ 4 值:每侧单体泵真空与排气压力 合计小于80 kPa以 下.
※ 使用环境（吸入空气）条件：温度： 0～40 ℃ 、湿度：通常湿度（ 65±20% ）
※ 电源电压的允许波动范围为额定电压 ±10% 。
※ 请设置过负荷保护器（热敏继电器等）。设定值请以电机标牌上记载的额定电流值为标准
此功率的其他型号：CBF4040-P-VBVB-03
CBF4040-P-VV-03
CBF4040-P-BB-03
